垃圾处理流程中滚筒筛的设计和布置

[ 时间:2013-10-31 点击:1384 ]

       随着垃圾污染问题的日益加重,对环境的危害也逐渐增加,图和妥善处理好这些垃圾,成为我国急需解决的问题,随着技术的不断进步,振动筛在垃圾处理行业也能够得到大量使用,并取得了较好的使用效果和经济效益。其中在陈腐垃圾处理中滚筒筛使用最为广泛,在焚烧垃圾处理中,普通类型的旋振筛使用较多。

       通常在陈腐垃圾处理中使用的滚筒筛体积较大,滚筒为圆柱形筒体,主要由框架、筛板、导料板等组成。筛板材料为65Mn,筛板尺寸一般根据用户要求而定。导料板是可以拆卸的,当所筛物料≥60mm时,去掉导料板,当物料粒度位于15mm至60mm之间时,保留导料板。滚筒筛的筛筒由4个滚轮支撑,工作时,由电机、减速机等带动筒体一侧的两个主动滚轮旋转,依靠摩擦力作用,主动滚轮带动筒体回转,而另一侧的两个滚轮则起从动作用。滚筒筛的倾斜角会影响垃圾物料在筛筒体内的滞留时间,一般情况下,滚筒筛的倾斜角在2—5°范围内选取,有时考虑到最佳的生产率,也可以超出这个范围。

       在滚筒筛设计中,考虑驱动简繁应优先采用单边驱动,如果从驱动平稳、合理利用功率方面考虑,应优先采用双边驱动的分别驱动,因为当垃圾流量小时,分别驱动可以做单边驱动使用,能介绍运转成本。筒体的结构形式有圆形、多边形和复合型等。通常采用圆形,因为圆形平衡度好,运转平稳,加工简单。多边形和复合型的平衡度差,运转振动冲击大,使用滚筒之间较大和低速传动的滚筒筛。在垃圾中转站分选流程中首先被使用,利用回转运动的筒形筛体将垃圾按粒度进行分级,被筛垃圾从筒体的一端进入筒内,由于筒体的回转,物料沿着筒内壁滑动,细粒垃圾通过筛网表面的筛孔落到接受槽中,而粗粒物料则从筒体的另一端排出。滚筒筛在垃圾处理流程中的布置方式如下图所示:

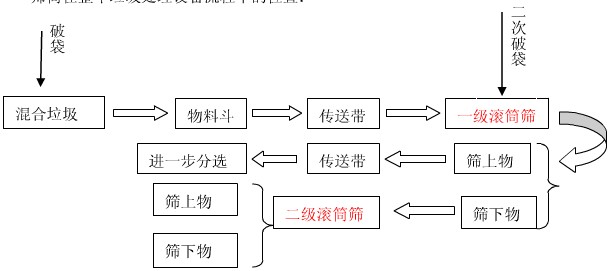

     滚筒筛在垃圾处理流程中的布置方式

       混合垃圾经过料斗进行分散后落入皮带输送机,送入一级滚筒筛,经过二次破袋及筛分以后,再通过皮带输送机输送至下一流程二级滚筒筛进行再次分选。在焚烧垃圾处理流程中,使用的是旋振筛,主要用于对垃圾焚烧以后产生的烟雾中含有的粉尘进行处理,将烟雾送入生石灰浆液产生反应,然后使用旋振筛对石灰浆进行过滤。在垃圾处理中,振动筛起到了重要的作用。
