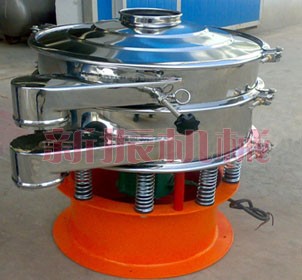

旋振筛是一种高精度细粉筛分机械,也称为三次元振(震)动筛,三次元旋振筛,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤,该系列旋振筛根据不同的应用分为普通型旋振筛,闸门型旋振筛,加缘型旋振筛,以及超声波型旋振筛等。普通型旋振筛主要针对通用粉体、小颗粒物料的筛分作业,可以根据用户需要筛分的目数,多层设计,最多可以设计5层。
生产工艺:本公司正常规格的多层旋振筛其使用之材料,在机身与原料接触部位均使用不锈钢N0.304或NO.316,机座(或普钢机型)则使用S.S.41,经镀锌,表面喷漆处理,经过打磨、抛光,喷三遍防锈漆具有较高的防锈、防腐蚀效果,满足不同行业使用要求。
旋振筛配置类型及特点:
1、网架结构:旋振筛可以根据用户原料的类型及特性设计网架结构,常见的有子母网架、轻型网架等最为常见的两种类型,子母网架适用于粉体/颗粒/浆料类原料的筛选、过滤等作业,轻型网架一般用于比重较小的粉体类原料筛选。
2、筛网的铺设及更换:旋振筛子母式网架上的母网是固定好的,丝径较粗,用于托起子网(用户要求原料通过孔径的筛网),当子筛网破损或者更换其他目数的筛网时,用户只需要将旋振筛的子网取下,然后换上新筛网即可。轻型网架筛网的更换更为简单,只需要将破损的筛网取下,铺设新筛网然后上紧筛网卡箍即可。
3、弹跳球的类型及选用:弹跳球的作用主要是弹击筛网,在旋振筛运行过程中起到清网作用,一般有橡胶球和硅胶球两种,橡胶球用于普通类型原料筛选时选用,硅胶球主要用于精细化工粉体、食品、医药等行业选用。
旋振筛特点:(1)、筛分精度高,效率高,任何粉、粒、粘液类皆可适用。(2)、部件无死角,易彻底清洗消毒。(3)、新型网架结构,筛网使用寿命长久,换网只需3-5分钟。(4)、可单层、多层筛网使用。(5)、体积小不占空间,移动方便,出口可以360度任意调整。(6)、与物料接触部分全部采用不锈钢制作。(7)、物料自动排出,可连续作业。(8)、全密闭尘不飞扬,液体不泄露,网目不堵塞,筛分可至500目,过滤可达5μm。
旋振筛技术参数:
型号 | XZS-400 | XZS-600 | XZS-800 | XZS-1000 | XZS-1200 | XZS-1500 | XZS-1800 | XZS-2000 | |
有效筛分直径(mm) | φ340 | φ540 | φ740 | φ900 | φ1100 | φ1400 | φ1700 | φ1920 | |
有效筛分面积(㎡) | 0.09 | 0.23 | 0.43 | 0.66 | 1.0 | 1.58 | 2.32 | 2.8 | |
筛网规格(目) | 2-500 | ||||||||
层数(层) | 1-5 | 1-3 | |||||||
功率(kw) | 振动电机 | 0.18 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 |
普通电机 | 0.75 | 1.10 | 1.10 | 1.50 | 1.50 | 2.20 | 4.0 | 5.5 |
旋振筛结构图

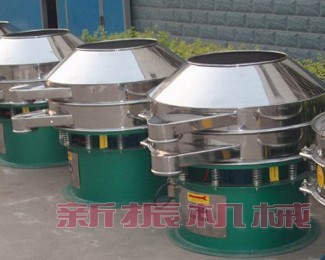

闸门型旋振筛是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛分,用户可以一次投料长久筛分作业,同过控制闸门的开合以达到良好筛分的目的,是一种新型高精度细粒筛分设备,出料口有闸门,对特殊物料的处理时可保证筛分物料的机内停留时间,精度要求较高时,开启闸门排除筛上物料,用以保证筛分精度及处理量。闸门型旋振筛添加有闸门装置,可以对物料进行长时间的筛分操作,具有超高精度的筛分和防止物料外泄的功能,多用于细粉、微粉的长时间筛分操作。但由于筛分时间的提高会造成筛分产量的降低,所以本系列旋振动筛更适合对产量没有太高要求但对筛分精度有很高要求的物料筛分。
加缘型旋振筛是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。本机型设计优点在于便于用户投料和使用过程中观察筛面物料筛分状态,也有利于检查筛网在长期使用过程中是否出现破损,以便及时更换。
旋振筛是一种设计形式灵活的筛分设备,可以根据用户使用要求进行定做,满足不同行业的使用要求。旋振筛选用须知:1、物料类型及特性(有无粘性、腐蚀性、水份等);2、产量要求;3、物料目数(粒径大小)等方面要求,以便合理选用。
