旋振筛工作原理和普通类型振动筛的区别
[ 时间：2013-10-17 点击：2484 ]
旋振筛是对轻质、细颗粒物料进行筛分的分级设备，是近年来出现的一种新型筛分设备，应用于化工、轻工、冶金、建材、医药、食品加工等部门。和常规筛分方式有所区别，其工作原理和其他类型的振动筛相比有许多优点，最主要独特之处是物料颗粒在筛面上的运动始终处于一种翻卷运动状态，也可以称为复合运动状态，所以能加速物料的松散、分层、分离，根据测试其筛分效率可以高度95%以上，生产量比其他类型的筛分设备大25%左右，这里我们着重从设备原理进行分析，阐述不同设计原理和其他类型振动筛的不同之处。
旋振筛的基本原理系电机上下端所安装的重锤（不平衡重锤），将电机的运动转变为水平、垂直、倾斜的三次元运动 ， 再把这个运动传递给网面。改变电机上下重锤的相位角可以改变原料的运动方向。当旋振筛工作时，振动电机上下两端不同相位的偏心块由于高速旋转的离心作用而产生一符合惯性力，强迫筛体产生复旋型振动。通过调整振动电机上下两端的偏心块相位夹角，可以改版筛面上物料的运动轨迹，从而使旋振筛产生平旋垂直复合振动，物料便透过不同层次的筛网，以达到分级作业的目的，如下图所示。

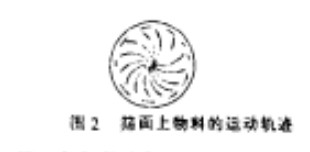

不同原理设计的振动筛，其筛面上物料的运动轨迹也有所区别。旋振筛筛面兼有圆平运动和绕着筛机质心的摇摆振动，即做空间符合运动，借助于筛面振动产生的冲击力和剪切力，并利用筛面倾角左侧的下滑力和筛板上放有的弹跳球，旋振筛工作时，弹跳球不断反弹筛网，从而有效的克服物料与物料、物料与筛面之间的种种粘结力，实现物料的有力翻滚，加快物料的松散、分离和透筛。提高旋振筛的处理量和筛分效率，这是旋振筛不同于其他类型振动筛的独特之处。
旋振筛工作时电机带动上下偏心块做告诉旋转运动，这样使得与电机固连在一起的筛机体及筛网振动，由于上下偏心块的质心与参振部分的质心不重合，就是的筛面及筛网上作用了一个旋转激振力和一个旋转激振力，使得筛面产生水平面内的圆平运动和绕水平面的摇摆振动，这样就有效的克服了物料之间的粘结力，使物料产生有力的翻滚运动，迅速实现松散、分层、分离。
旋振筛工作时物料从筛体上端中心计入，从边缘排出，上下偏心块之间夹角可任意调节，根据不同需要可以设计成多层筛面，进行分级筛分。和其他类型的振动筛相比，旋振筛具有更多优势：
1.由于筛机具有摇摆振动的特点，使得其既能筛分干、轻、细物料，又能筛分湿、重、粗物料，还能进行脱水等分离作业。2.旋振筛的筛面是圆形筛网，物料入口位于圆形筛网的中心位置，物料从筛面中心加入，由于筛面的旋摆振动，使得物料呈螺旋线方向圆周运动，出料口可以沿着圆周方向任意布置，这使得旋振筛制造简单方便。3.根据需要本类型旋振筛可以是单层，也可以是多层，特别使用工作环境紧凑、场地狭窄的地方。4.本机采用了防堵塞橡胶球，在设备工作时，橡胶球不断碰撞筛网，因此不堵孔，物料透筛能力强，筛分效率高。5.旋振筛工作在远超共振状态，所以工作振幅比较稳定。6.采用了具有金属螺旋弹簧和橡胶弹簧优点的复合弹簧，有很好的隔振性能，不需要地脚螺栓。
