旋振筛的各部分结构及功能分析

[ 时间:2013-08-12 点击:2478 ]

        旋振筛国内生产厂家较多,其中新乡生产厂家占了国内70%以上的份额,由于该系列振动筛系非标设备,所以每个厂家的型号不尽一致,外形尺寸也有差异,但主要的功能和结构、工作原理等方面都基本相同。这里我们着重多这些方面进行分析讲解。

        旋振筛是一种特殊型、高精度细粒筛分设备,特别适用于细粒、微粉的分级处理,旋振筛可用于干式、湿式及多种几何状颗粒的筛分作业。旋振筛可叠加安装多层筛面,筛面及筛框可用各种材料和工艺的筛网、孔板等。可附加防堵塞、促使颗粒成层的多种措施。可加干燥、冷却、清洗、除尘等设备。本系列振动筛为全密闭结构,无粉尘溢散。

        可以根据用户要求进行设计,如敞开加缘式、闸门型旋振筛等,为了取得更好的筛分效果,避免物料在筛分过程中堵网,一般需要加装弹跳球。

        旋振筛特点:筛分效率高、筛分精度在95%以上。体积小,占地空间小,重量轻,安装简单,维修方便。本系列旋振筛的出料口可以再360度范围内位置任意调整,便于工艺布置。可以根据用户物料筛分目数的不同,随意更换筛网,适合干湿物料分级作业,也可以用于浆液的过滤。

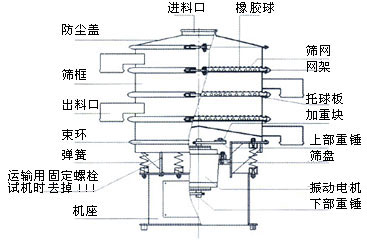

    旋振筛结构图

        旋振筛结构:旋振筛主要由筛盖、筛框、振动电机、隔震弹簧、底座等部分组成。筛盖由进料口及斜锥体组成,其下端与筛框相接,筛盖和筛孔由卡环链接在筛盖和筛框之间有密封垫。筛框由钢板卷焊而成。筛框上下端均有一承接圈,下端的内部有一法兰圈,用于固定筛网、压网圈、胶球托板。胶球托板上有两道突起钢板圆圈,将托板分隔成内、中、外三层,托板上钻有小孔,在筛网与胶球托板之间有橡胶球,在旋振筛运行时,橡胶球击打筛网,防止筛网堵塞。压网圈、筛网、胶球托板和漏斗用螺栓、螺母和垫圈与筛框法兰紧固。

        振动源由立式振动电机、电机机座和传振体组成。立式振动电机安装在旋振筛机座支架上,支架用螺栓与传振体联接。传振体与底座由隔震弹簧相连。传振体与筛框用束环联接。隔震弹簧由弹簧、弹簧支承、螺钉和弹簧垫圈组成。沿着传振体一圈有12--20个隔震弹簧。底座由钢板焊接而成,在底座壁上有一检修门及电气开关座,座壁上部焊接一圈法兰,此法兰与传振体用隔震弹簧相连。

        随着用户要求的不同,旋振筛生产厂家也对设备进行了一些改进,以便能够更好的适用用户的需求,如我厂生产的新型塑料振动筛等,这是专门为荧光粉等行业所研发的,主要是由于这种类型的物料不能与铁质接触,否则容易变质、氧化,很好的满足了用户的使用要求。但本类型的旋振筛在结构、机体设计方面与普通类型的筛分设备有所区别。
