螺旋给料机在粉体生产流程中的设计和配套分析

[ 时间:2013-12-17 点击:1576 ]

       在企业生产中粉体的生产通常包括了物料的粉碎、筛选、运送等流程,在粉状、颗粒物料的运送中螺旋给料机是一种使用较多的输送设备之一,对于提高劳动生产效率,提高企业自动化生产能力都有重大的意义。螺旋给料机是一种常用的连续输送机械,主要用于输送各种粉体状、颗粒状和小块状物料,在某些生产作业过程中还能实现混合搅拌等工艺的处理,具有结构简单、密封性能好、操作安全方便、生产运行成本低等优点,是工业生产和物料运送方面比较重要的设备。

       在现代企业生产中由于不同设备的进出料口高度不一致,所以使用螺旋给料机送料时,对设备的长度、布置方式、给料量等方面的要求也不一样。根据输送物料的位移方向和角度,螺旋给料机分为水平式、垂直式和大倾角倾斜式三种。其中水平和倾斜式使用最为广泛,其设计制造和性能参数的方面也比较成熟。由于受到生产场地、物料类型等方面的限制,经常需要设计为大倾角倾斜式,其倾斜角度一般大于20°。

       在企业生产流程中,矿物粉碎后要经过筛选作业,但由于振动筛的类型不同,机体高度、进出料口的设计方式等方面因素造成螺旋给料机的倾斜角度并不一致。如其和旋振筛进行配套使用时,既要考虑机体进料口高度,也需要考虑进料口位置和上一流程设备排料口的位置,方便接料和输送后排入旋振筛进行筛选。

       但旋振筛的进料口一般在机体顶部防尘盖中部,因此螺旋给料机在设计和倾斜布置时,基本上要大于防尘盖的半径的1.5倍,才能确保给料机的排料口不会过高,同时还需要在排料端加装一个软连接才能更好的和旋振筛入料口接合,使得物料流入机体内部进行筛选,其设计方式如下图所示。

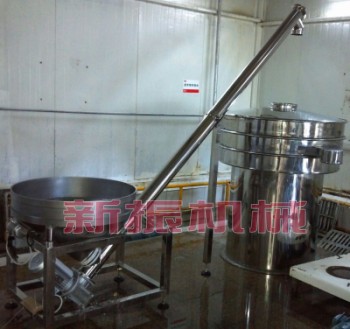

    筛选流程中螺旋给料机和旋振筛配套使用现场

       在进料口最常见的设计方式是将进料口设计成一个漏斗形状,方便人工投料或者其他设备排料时,螺旋给料机接料方便,减少了物料散落或者扬尘。在企业生产中,为了更好的对物料粉体进行筛选,一般要对振动筛的入料量能够进行控制,就要求对喂料设备进行调控,方便控制送料量大小。这就需要对螺旋给料机进行设计,方便控制上料速度,对喂料量进行精确控制,有效提高振动筛的筛选精度。
