YBS摇摆筛

YBS摇摆筛

 摇摆筛概述:

    摇摆筛的设计是为了满足大产量,高密度筛分的厂家而特殊设计的一种高效筛分机,它是目前最有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

摇摆筛特点:高达5倍的单位面积产出;精确到6级分离,筛分效率高达90%-95%;使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞。密闭除尘,操作安全;加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少;噪声<75分贝。优化重理均衡,地基动态负荷低。摇摆筛适用于化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业。

   机体结构设计优势分析:摇摆筛通过特定的往复旋转式运动方式和低度倾斜的筛面,使得物料快速通过筛网,达到高效筛分和大产量的使用要求,并配备自动张紧和自动清洁的筛网安装系统,达到用户理想的筛分效果。全密闭的机体结构,符合工作环境的环保要求,同时在摇摆筛运行过程中无普通旋振筛等振动设备所产生的高频振动,几乎没有对地面基础的垂直冲击载荷,使得本系列筛粉机有更加广阔的市场应用环境。

摇摆筛结构原理

    ★基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调,每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

    ★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

    ★可根据用户产量要求,设计成多层都使用一种规格(目数)的筛网,数吨的原料同时分批在每层筛网上进行筛选,具有较高产量。

    摇摆筛技术参数

产品型号 直径(mm) 筛网面积(㎡) 筛面倾角(°) 层数(s) 功率(kw)
YBS-600 600 0.21 0--10 根据用户需求 0.25
YBS-1000 1000 0.66 1.5
YBS-1200 1200 0.98 2.2
YBS-1600 1600 1.81 4
YBS-2000 2000 2.80 4
YBS-2400 2400 4.15 5.5
YBS-2600 2600 5.31 5.5
YBS-3200 3200 7.50 11

   新型摇摆筛的清网装置有5种,完全能够满足不同行业的使用要求,针对不同类型、不同特性的物料进行合理搭配,这是普通振动筛所不具备的优势。摇摆筛选型须知:用户需要提供物料的特性,比重、处理量等方面的数据,方便计算选型。

   1、弹跳球清网:此清网形式系通过布设在筛网下、托球板上面的高性能弹跳球不规则的击打筛网、靠二次协振完成清网防堵。此结构简单易行、效果显著,适用于大多数筛分作业的清网和防堵,其清网方式和普通旋振筛类似。

   2、转刷清网:转刷清网系依靠布置在筛网下的毛刷旋转清网,适用于球形、结晶体及脆性物料。此结构转刷的支持臂由安装在底盘上的减速器驱动。

   3、气流清网:气流清网系利用高速气流(一般为空气)对物料颗粒的冲击完成清网防堵功能的。该系统将送风器送至中央气流罩的空气分配到喷气臂,然后向筛面吹击,由于该气流速度极高,因而可形成类似流化床的效果,使细小颗粒和粗大颗粒分散,达到清网防堵效果。该系统主要用于具有沾附性较大或易产生静电等难筛物料的筛分处理。

   4、气流与转刷联合清网:对于难筛微细物料(粉体)宜采用此清网形式。

   5、超声波清网:超声波清网系利用超声波特有的清除功能进行清网,适合于超细物料的清网。其设计应用原理和超声波振动筛类似,但网架结构设计方式有所区别,如下图所示。

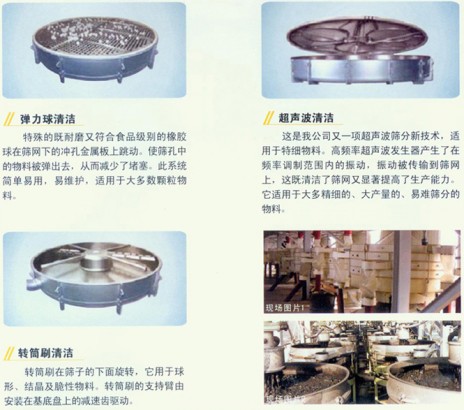

摇摆筛清网装置

    新型的清网系统保证了摇摆筛在应对不同类型物料的筛分时,能够选定不同清网方式,最大限度的减少堵网现象发生,提高筛分精度和筛分效率,是振动筛行业重要的技术进步,有效解决了难筛物料的筛分难题。工作原理和普通筛粉机的区别:本类型摇摆筛的工作原理主要是利用偏心机构使得筛面做匀速往复回旋运动,物料与筛面接触时间长,网丝对粉体物料产生切割,因而透筛几率大,筛分产量是普通旋振筛的3--10倍以上,筛分精度高,对物料自身结构破坏性较小。

    在摇摆筛运行过程中,倾角为4--9°的筛箱由驱动箱传动,气运动轨迹在进料端为水平圆运动,在长度方向上逐渐变成椭圆运动,最后在出料端变成近似往复直线运动。进料口几种喂入的物料在筛体圆运动的作用下,均匀的分布在整个筛面上,并产生自动分级,从而使得料层下面粒度较小的物料迅速过筛,而上面粒度较大物料则向出料端运动。在运动过程中有雨没有搅动和垂直跳动,因而其中较小的颗粒始终紧贴筛面,随时可以过筛。

    在摇摆筛的出料端筛体的运动变为近似往复直线运动,使得筛理主用逐渐减弱,从而使大于筛孔尺寸的颗粒迅速向出料口方向移动,知道排出机外,完成物料的整个筛分。在筛理过程中,不断跳动的弹跳球或超声波系统有效防止物料阻塞筛孔,保证了筛粉机的高效性,传动箱的平衡块使筛箱运动过程中前后方向上的惯性力得到平衡,从而保证了摇摆筛运动的平稳性。
