振动垂直提升机是一种新型的垂直输送设备,本机对一切颗粒状、块状、粉状的固体物料(粘度不大)都可以输送。广泛适用于冶金、煤炭、建材、粮食、机械、医药、食品等行业中粉状、颗粒状物料的垂直提升作业,也可对物料进行干燥、冷却作业。振动垂直提升机分开槽式、封闭式两种结构,并可根据不同的工艺要求,配套振动筛对物料颗粒进行筛分,以及设计易燃易爆物料的提升机。
振动垂直提升机基本型为敞开输送槽结构,用于一股物料无特殊要求的向上(或向下)输送作业。封闭型为封闭输送槽结构,用于对物料有防尘要求的场合向上(或向下)输送作业。本系列振动垂直提升机可以用于物料的降温作业,降温方式为风冷或者水冷,如塑料颗粒生产线所使用的就是水冷降温垂直提升机。
振动垂直提升机具有从下向上和从上向下输送物料的功能。按不同的生产工艺要求制成敞开式或封闭式结构。封闭式输送能防止有害气体和粉尘溢散。根据用户需要,改变本机结构,可以在输送物料的同时,完成诸如冷却、干燥、筛分等工艺过程。
振动垂直提升机技术参数表:
振动垂直提升机型号 | 输送量(t/h) | 输送槽直径(mm) | 输送宽度(mm) | 输送高度(m) | 振次(min) | 双振幅(mm) | 电动功率(kw) | 重量(kg) |
XZCS--300 | ~1.0 | 300 | 77 | ≤2.0 | 960 | 6~7 | 2×0.4 | 680 |
XZCS--500 | ~2.0 | 500 | 140 | ≤3.0 | 6~8 | 2×0.75 | 1010 | |
XZCS--550 | ~3.0 | 550 | 152 | ≤3.5 | 6~8 | 2×1.5 | 1190 | |
XZCS--600 | ~3.0 | 600 | 163 | ≤4.0 | 6~7 | 2×1.5 | 13210 | |
XZCS--800 | ~4.0 | 800 | 224 | ≤4.5 | 6~8 | 2×2.2 | 1590 | |
XZCS--850 | ~4.0 | 850 | 224 | ≤5.0 | 6~9 | 2×2.2 | 1750 | |
XZCS--900 | ~3.5 | 900 | 185 | ≤6.0 | 6~9 | 2×3.0 | 2100 |
垂直提升机工作原理:
振动垂直提升机的驱动装置振动电机安装在输送塔下部,两台电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔振弹簧组成。当垂直提升机工作时,根据两台振动电机自同步原理,其产生激振力强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业,因此本设备也被成为振动垂直输送机。
降温振动垂直提升机
本类型垂直提升机是在原有机型的基础上,根据用户要求设计为通水降温、风冷降温等多种方式,满足原料颗粒、粉体降温处理作业要求,如塑料颗粒行业生产流程中将切粒后的塑料颗粒从100多摄氏度将至30、40摄氏度,满足用户装袋作业要求。降温振动垂直提升机在塑料颗粒行业使用流程中通常和小型振动筛配套,完成塑料颗粒、色母粒等原料筛选、分级和降温作业,实现生产流程的自动化。

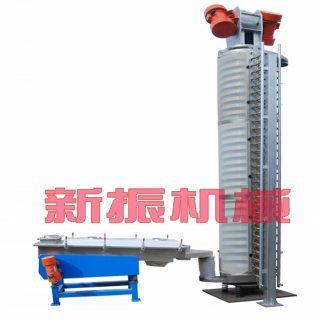

本机的螺旋输送槽采用双层式结构设计,在夹层中通循环水将输送槽上的原料温度带走,实现原料粉体、颗粒的降温效果。在一些易扬尘的粉体、颗粒行业生产中振动垂直提升机还可以根据用户使用要求加装防护罩,以起到防尘、密闭、隔躁等效果,保证原料的品质不受影响,如下图为降温、密封结构设计振动垂直提升机和振动筛配套使用。
本机的设计方式灵活,可以根据用户生产空间方面的要求设计为座式或者吊挂式,以减少设备布置空间。另外振动电机的安装方式可以设计为上置式或者下振式,在用户进料口高度较低时可将电机上置,有效降低振动垂直提升机进料口高度,以满足和其他设备配套的使用要求。根据使用行业不同可采用普通卧式振动电机或者防爆电机,以满足普通行业及易燃易爆类原料行业使用要求。新型振动垂直提升机底座采用蜂窝式结构设计,有效增加了机体运行的稳定性,同时对底座起到加强作用,防止设备长期运行后出现电机安装体开裂情况,有效延长了设备使用寿命,降低设备故障率。
