直线振动筛是利用振动电机激振的原理,使物料在筛面上被抛起跳跃式向前作直线运动,以合理匹配筛网达到筛分的目的,适用于0.074-5mm的任何物料的筛分、除杂,最大给料粒度不大于10mm。适用于磨料和磨具原料、化工、塑料、医药、冶金、建材、粮食、化肥等行业中的干式粉状或颗粒状物的筛分。
直线振动筛特点:
筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、减少粉尘污染、筛网寿命长。物料从振动给料机均匀地进入筛机的进料口,通过多层筛网产生数种产品和不合格的筛上物、筛下物分别从各自的出口排出。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、维修方便、全封闭结构无粉尘污染等特点。本类型的振动筛可以根据用户筛分物料的特性或者使用行业的特点,可以选用不锈钢设计或者普钢设计。
直线振动筛结构型式分类及用途:1、基本型:结构形式为上振/下振、封闭、座装式,用于有防尘要求的场合进行筛分;2、敞开型:为上振/下振、座装、敞开式结构,用于一般无防尘要求的场合进行筛分;3、吊挂式:上振/下振、吊装式,用于安装空间有限情形下选用。
直线振动筛技术参数:
型号 | 筛面尺寸(mm) | 筛面层数 | 网孔尺寸(mm) | 处理量(t/h) | 振次 | 双振幅(mm) | 电机功率(kw) | 振动方向角(°) | 外形尺寸(长×宽×高)(mm) |
XZSF520 | 500×2000 | 1 | 2-200 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2140×808×848 |
2XZSF520 | 2 | 0.05-5 | 960 | 6-7 | 2×0.4 | 45-60 | 2199×808×878 | ||
3XZSF520 | 3 | 0.03-5 | 1450 | 4-6 | 2×0.4 | 45 | 2256×808×938 | ||
XZSF525 | 500×2500 | 1 | 0.06-8 | 960 | 5-7 | 2×0.4 | 45-60 | 2642×808×848 | |
2XZSF525 | 2 | 0.06-8 | 1450 | 4-6 | 2×0.4 | 45 | 2699×808×878 | ||
3XZSF525 | 3 | 0.06-8 | 960 | 6-8 | 2×0.75 | 45-60 | 2750×808×938 | ||
4XZSF525 | 4 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2813×808×1000 | ||
5XZSF525 | 5 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2883×808×1060 | ||
6XZSF525 | 6 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2953×808×1120 | ||
XZSF1020 | 1000×2000 | 1 | 0.12-20 | 960 | 6-8 | 2×0.75 | 45-60 | 2152×1320×900 | |
2XZSF1020 | 2 | 0.11-20 | 960 | 5-7 | 2×0.75 | 45-60 | 2219×1320×960 | ||
3XZSF1020 | 3 | 0.10-2 | 960 | 5-7 | 2×0.75 | 45-60 | 2286×1320×1030 | ||
4XZSF1020 | 4 | 0.07-15 | 960 | 4-8 | 2×0.75 | 45-60 | 2353×1320×1100 | ||
5XZSF1020 | 5 | 0.07-15 | 960 | 4-8 | 2×1.5 | 45-60 | 2420×1320×1160 | ||
6XZSF1020 | 6 | 0.07-15 | 960 | 4-8 | 2×1.5 | 45-60 | 2487×1320×1220 | ||
XZSF1025 | 1000×2500 | 1 | 0.1-15 | 1450 | 5-7 | 2×0.4 | 45 | 2203×1320×900 | |
2XZSF1025 | 2 | 0.08-15 | 1450 | 5-7 | 2×0.4 | 45 | 2269×1320×960 | ||
3XZSF1025 | 3 | 0.07-15 | 960 | 6-8 | 2×0.75 | 45-60 | 2336×1320×1030 | ||
XZSF830 | 800×3000 | 1 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3080×1098×1120 | |
2XZSF830 | 2 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3140×1098×1180 | ||
3XZSF830 | 3 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3200×1098×1240 | ||
XZSF1030 | 1000×3000 | 1 | 0.1-20 | 960 | 6-8 | 2×0.75 | 45-60 | 3152×1340×1120 | |
2XZSF1030 | 2 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3219×1340×1120 | ||
3XZSF1030 | 3 | 0.1-20 | 960 | 6-8 | 2×1.5 | 45-60 | 3286×1340×1120 | ||
XZSF1224 | 1200×2400 | 1 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2480×1520×1100 | |
2XZSF1224 | 2 | 0.1-23 | 960 | 6-8 | 2×0.75 | 45-60 | 2540×1520×1160 | ||
3XZSF1224 | 3 | 0.1-23 | 960 | 6-8 | 2×1.5 | 45-60 | 2600×1520×1220 |
注意:XZSF系列直线振动筛是一种全封闭的筛粉机,根据客户的要求不同,可以根据用户的不同要求定制设备。如需购买设备请咨询公司服务人员,此表参数为标准筛机参数,仅供选型参考。

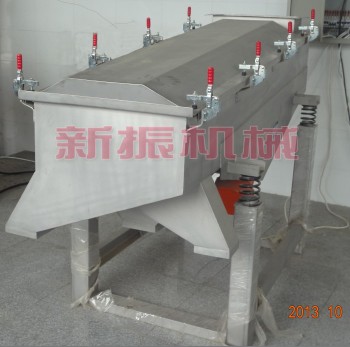

快开式直线振动筛概述:
快开式直线振动筛结构优点:结构简单,密封性好,快开式结构设计的直线振动筛采用新型密封方式,生产过程中无粉尘溢出情况,降低对生产环境的影响;采用卡扣压紧式防尘盖取代螺栓紧固式设计,更换筛网或检查筛面时较为方便,减轻了维护人员的劳动强度和工作量,减少了停机维护时间。
直线振动筛型号 | 筛面尺寸(宽×长mm) | 层数 | 电机功率(KW) | 振次(r/min) | 振幅(mm) | 设备重量(kg) |
XZSF-520-K | 500×2000 | 1-3 4-6 |
2×0.4 2×0.55 |
960 | 3-4.5 | 350-460 500-580 |
XZSF-525-K | 500×2500 | 1-3 4-6 |
2×0.4 2×0.75 |
450-550 600-650 |
||
XZSF-1020-K | 1000×2000 | 1-3 4-6 |
2×0.75 2×1.1 |
820-950 1050-1400 |
||
XZSF-1025-K | 1000×2500 | 1-3 4-6 |
2×0.75 2×1.5 |
1180-1300 1250-1400 |
XZSF直线振动筛订货须知:客户来函查询有关使用直线振动筛资料时,请将以下资料一并提供给我们,以便我们对客户提供迅速满意的答复。
