精密筛,精细筛分机

精密筛,精细筛分机

   XZSJ系列精细筛分机是一种新型的高标准、精密筛分设备,它广泛适用于冶金、矿山、化工、医药、粮食等行业中的精确分级。该系列设备具有物料在筛网面做往复式运动,筛分更精确,筛分效率高,筛网利用率高,密封性好,无污染,是一种理想的大型环保筛分设备。本新型精细筛分机与现有振动筛相比具有结构先进实用、性能稳定可靠、安装调试方便、处理量大、筛分精度高等优点。

   精细筛分机结构组成:主要由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。(1)筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内;(2)驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。(3)机身上部设置有观察孔,方便用户观察筛面物料运行情况及检查筛网。

精细筛分机特点及优势:

1、筛分效率高,精确到6级分离,筛分效率高达90%-95%;
2、筛网利用率高,使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞。
3、占地空间小,安装使用方便,易损件少,加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少。
4、处理能力大,高达5倍的单位面积产出,易用于流水线生产配套;
5、无污染,噪音低,密闭除尘,操作安全,噪声<75分贝。

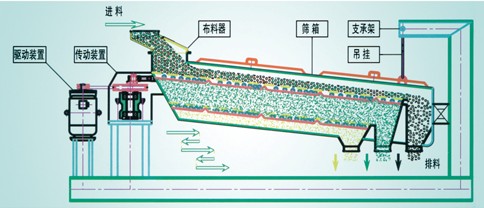

精细筛分机生产运行示意图:

 精细筛分机生产运行示意图

XZSJ系列精细筛分机外形图

精细筛分机结构图

XZSJ系列精细筛分机外形尺寸及技术参数:

层数 精细筛分机型号 筛面规格 筛网尺寸 电动机 A B C D 重量
宽×长(mm)   功率(kw) 转速(rpm) mm mm mm mm kg
1 XZSJ800×1500 800×1500 10mm-325目 2.2 960 2752 967 898 943 680
XZSJ1000×2100 1000×2100 2.2 960 3285 962 1156 1200 740
XZSJ1000×3000 1000×3000 2.2 960 4484 1035 1194 1251 980
XZSJ1500×2100 1500×2500 3.7 960 3460 1003 1708 1759 1375
XZSJ1500×3000 1500×3000 5.5 1450 4232 1362 1778 1892 1880
XZSJ1800×3600 1800×3600 7.5 960 5098 1352 2156 2348 3260
XZSJ2000×3600 2000×4600 5.5 960 5263 1327 2464 2556 5150
2 XZSJ1000×1400/2 1000×1400 10mm-325目 2.2 960 3120 1078 1321 1391 990
XZSJ1000×2100/2 1000×2100 2.2 960 3743 1121 1308 1378 1050
XZSJ1000×3000/2 1000×3000 3.7 1450 4575 1317 1270 1546 1840
XZSJ1500×2500/2 1500×2500 3.7 1450 3728 1330 1781 1946 2220
XZSJ1500×3000/2 1500×3000 5.5 960 4765 1397 1956 2159 2780
XZSJ1800×3600/2 1800×3600 7.5 960 5365 1368 2332 2459 3580
XZSJ2000×4600/2 2000×4600 7.5 960 6289 1727 2591 2743 6720
3 XZSJ1000×2100/3 1000×2100 10mm-325目 3.7 1450 3843 1422 1270 1540 1840
XZSJ1000×3000/3 1000×3000 3.7 1450 4854 1422 1435 1549 2150
XZSJ1500×3000/3 1500×3000 5.5 960 4765 1391 1956 2159 3200
4 XZSJ800×1500/4 800×1500 10mm-325目 3.7 1450 3806 1549 1270 1537 1790
XZSJ1000×2100/4 1000×2100 5.5 960 4265 1540 1524 1607 2700
XZSJ1000×3000/4 1000×3000 5.5 960 5159 1486 1524 1607 3060
XZSJ1500×3000/4 1500×3000 7.5 960 5505 1778 2007 2223 5960
5 XZSJ1000×2100/5 1000×2100 10mm-325目 5.5 960 4493 1568 1520 1607 2760
